Пробоотборники марки ПЭ выпускаются из нержавеющей стали марки Х18Н10Т в соответствии с требованиями ГОСТ 2517-85 и ASTM D 4057-95 (2000).
Область применения пробоотборников:
ПЭ-1620 предназначен для отбора проб нефтепродуктов и специальных жидкостей из автомобильных и железнодорожных цистерн, стационарных резервуаров высотой до 5м. Производит отбор пробы с любого уровня или дна резервуара.
ПЭ-1630 предназначен для отбора проб легких нефтей, масел, светлых нефтепродуктов и специальных жидкостей из автомобильных и железнодорожных цистерн, стационарных резервуаров. Производит отбор пробы с любого уровня резервуара.
ПЭ-1640 предназначен для отбора проб нефтепродуктов для определения давления насыщенных паров нефтепродуктов по ГОСТ 1756-2000 из автомобильных и железнодорожных цистерн, стационарных резервуаров. Производит отбор пробы с любого уровня резервуара.
ПЭ-1650 предназначен для отбора проб легких нефтей, масел, светлых нефтепродуктов и специальных жидкостей из автомобильных и железнодорожных цистерн, стационарных резервуаров. Производит отбор пробы с любого уровня резервуара.
ПЭ-1660 предназначен для отбора проб тяжелой нефти, мазутов, вязких смазочных материалов и непрозрачных газойлей из автомобильных и железнодорожных цистерн, стационарных резервуаров. Производит отбор пробы с любого уровня резервуара.
Устройство пробоотборников:

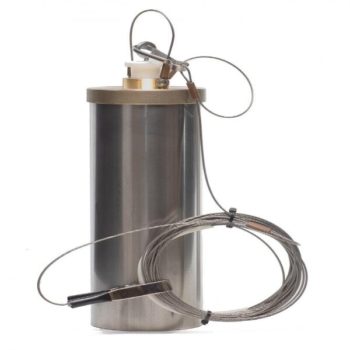

Пробоотборник представляет собой цилиндрический сосуд из стали Х18Н10Т, стойкой к коррозийному воздействию химических веществ, не дающей искры, диаметром 76 мм. В верхней части корпуса находится крышка с воздушным штуцером, закрытым фторопластовой пробкой. Через пробку продет шток, за который крепится металлический трос. Для предотвращения потери пробоотборника на штоке имеется ограничитель, а на тросе предохранительное кольцо.Трос соединен с пробоотборником металлическим проводником и имеет отвод с зажимом для заземления на элементы резервуара или транспортного средства.
Порядок отбора проб:
- Для отбора пробы с заданного уровня замерить уровень нефтепродукта в резервуаре (цистерне). Сделать расчет уровней отбора проб. (Например: верх-середина-низ 1:3:1 для вертикального резервуара и 1:6:1 для горизонтального резервуара, с высоты 0,33 диаметра железнодорожной или автомобильной цистерны от нижней внутренней образующей). Отмерить на тросе пробоотборника полученные значения. Закрыть фторопластовой пробкой отверстие в крышке пробоотборника. Заземлить металлический тросик на элемент резервуара или транспортного средства. Опустить пробоотборник до заданной отметки. Держась за трос, резко встряхнуть пробоотборник и оставить на данной отметке на 10 - 15 секунд. После заполнения извлечь пробоотборник из резервуара (цистерны), слить нефтепродукт в емкость для приготовления объединенной пробы.
- Для отбора пробы с заданного уровня замерить метрштоком уровень нефтепродукта в резервуаре (цистерне). Сделать расчет уровней отбора проб. (Например: верх-середина-низ 1:3:1 для вертикального резервуара и 1:6:1 для горизонтального резервуара, с высоты 0,33 диаметра железнодорожной или автомобильной цистерны от нижней внутренней образующей). Отмерить на тросе пробоотборника полученные значения. Опустить пробоотборник с закрытым воздушным штуцером до заданной отметки. Держась за трос, резко встряхнуть пробоотборник и оставить на данной отметке на 10 - 15 секунд. После заполнения извлечь пробоотборник из резервуара (цистерны), слить нефтепродукт в емкость для приготовления объединенной пробы.
При выполнении работ по отбору проб следует соблюдать правила техники безопасности и пожарной безопасности при обращении с нефтью и нефтепродуктами. (п. 3 ГОСТ 2517)
Примечание:
пробоотборники ПЭ-1630, ПЭ-1640, ПЭ-1650, ПЭ-1660 выпускаются двух видов:
Вариант А. Длина троса – 5м, троса заземления – 1,4м;
Вариант Б. Длина троса – 11м на катушке, троса заземления – 1,4м.
Возможна поставка других типов пробоотборников по чертежам Заказчика.
