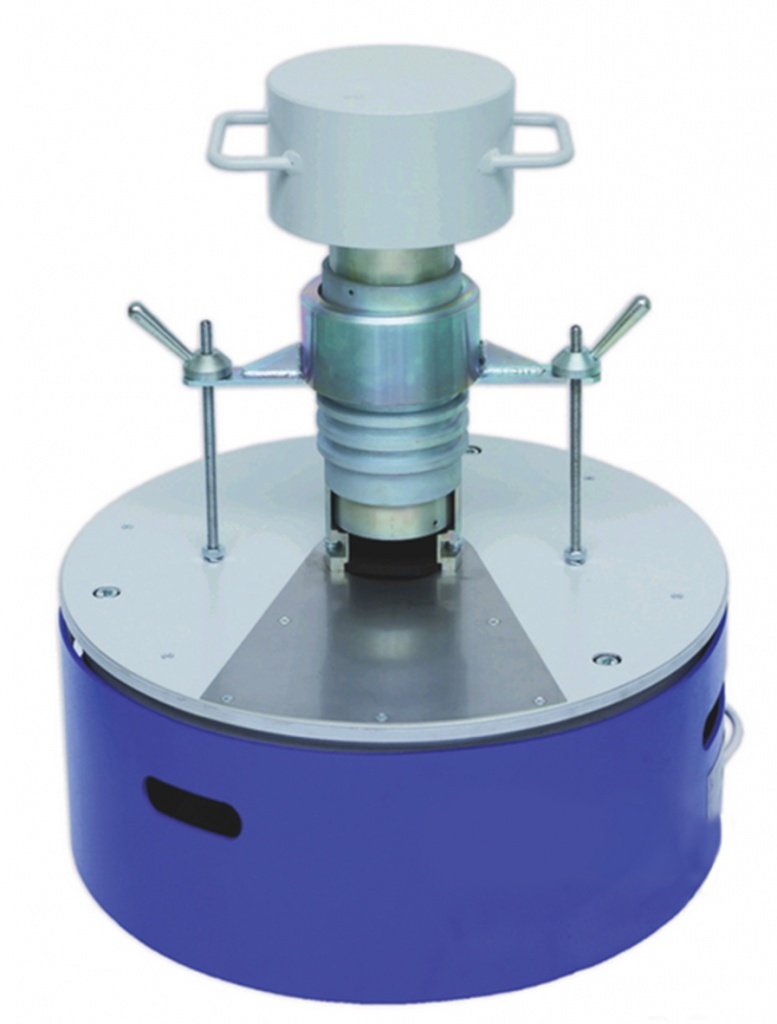

Вибростол ВСА

Вибростол ВСА предназначен для уплотнения контрольных образцов мелкозернистых и крупнозернистых асфальтобетонных смесей по ГОСТ 12801-98.

Вибростол (вибростенд) ВСА применяется при испытании материалов для дорожного и аэродромного строительства на основе органических вяжущих веществ. Возможность виброуплотнения образцов диаметром 101 мм и 71,4 мм без проведения дополнительной настройки.

Преимущества вибростола ВСА:

Отсутствие горизонтальной составляющей вибрации.
Вмонтированный таймер обеспечивает установленное ГОСТом время работы (180 с).
Возможность поставки с опорным столом.
Сопроводительная документация включает утвержденную методику первичной и периодической аттестации.
Высокое качество и надёжность вибростола.
Длительный срок службы и возможность осуществлять покупку ЗИП.
Эффективность работы, обеспеченная: возможностью испытывать на одном приводе образцы диаметром 71,4 мм и 101 мм без регулировки; оптимальной конструкцией вибростола, создающей устойчивое положение пригрузов в процессе проведения опытов; устойчивостью при проведении испытаний за счет комплектования гнездом для установки форм; наличием пульта управления со встроенным таймером; комплектацией опорной тумбой.
Возможность установки вибростола на любую ровную поверхность без дополнительного крепления, благодаря наличию амортизаторов на корпусе вибропривода, гасящих вибрационные колебания.
Наличие руководства по эксплуатации, в котором содержится методика первичной и периодической аттестации.
Низкий уровень шума.
Выпуск изделия сопровождается обязательным проведением внутренних испытаний на соответствие требованиям нормативно-технической документации.

Конструкция вибростола ВСА:

Основные составные части вибростола: вибропривод, гнездо, формы с пуансонами, пригрузы и пульт управления ПУ-ВСА.
Вибростол ВСА может размещаться на опорной тумбе. Тумба установлена на четырех опорах-амортизаторах, позволяющих регулировать высоту расположения вибростола ВСА в пределах ±25 мм для удобства работы обслуживающего персонала и выставлять стол по горизонтальному уровню.
В гнездо, закрепленное на платформе вибропривода, устанавливается форма (диаметром 71,4 или 101,0 мм) с пуансонами нижним, верхним и образцом уплотняемой смеси. Форма закрепляется при помощи устройства крепления. Для крепления формы диаметром 71,4 мм применяется дополнительно шайба. Для удобства заполнения формы смесью предназначено дополнительное гнездо. В дополнительное гнездо устанавливается форма с нижним пуансоном, после чего форма заполняется смесью.
Вибропривод состоит из сварного цилиндрического корпуса, к внутренним стенкам которого приварена траверса с опорами для крепления электродвигателей. Электродвигатели через лепестковые муфты соединены с дебалансными вибраторами, закрепленными на приваренных к платформе кронштейнах.
К внутренним стенкам корпуса вибропривода также приварены кронштейны для крепления пружин и резиновых опор-амортизаторов. На пружинах устанавливается платформа, выполненная в виде круглой массивной плиты.

Принцип действия вибростола ВСА:

При включении вибростола ВСА электродвигатели через лепестковые муфты вращают дебалансные вибраторы, закрепленные на платформе. Результатом воздействия суммарной силы, создаваемой вращением вибраторов, являются вертикально направленные колебания платформы с установленными на ней элементами.
Расположение осей электродвигателей в одной горизонтальной плоскости, а центров дебалансных масс - в одной вертикальной плоскости, обеспечивает создание равнодействующей гармонической силы в вертикальном направлении вне зависимости от порядка чередования фаз при подключении электропитания.
Заданная ГОСТом амплитуда колебаний платформы с установленными на ней формой с пуансонами, образцом и пригрузом составляет 0,4±0,05 мм, что обеспечивается при работе с обеими формами без регулировок за счет большой массы платформы.
Заданная ГОСТом частота колебаний платформы с установленными на ней формой с пуансонами, образцом и пригрузом составляет 2 900±100 мм, что обеспечено частотой питающей сети 50 Гц.
Пульт ВСА содержит реле времени с установленным ГОСТом 21801-98 временным интервалом работы ВСА - 180 ± 5 с.

Технические характеристики вибростола ВСА:

Внутренние диаметры форм, мм	0,4±0,05
Амплитуда колебаний под нагрузкой, мм
Частота колебаний, кол./мин	2900±100
Напряжение питания, 50 Гц, В	380
Количество электродвигателей, шт.	2
Мощность электродвигателей, кВт	0,25х2
Диаметр вибропривода, мм	550
Высота вибростола (без опорного стола), мм, не более	630
Масса, кг, не более	122
Масса в полном комплекте поставки, кг	188
